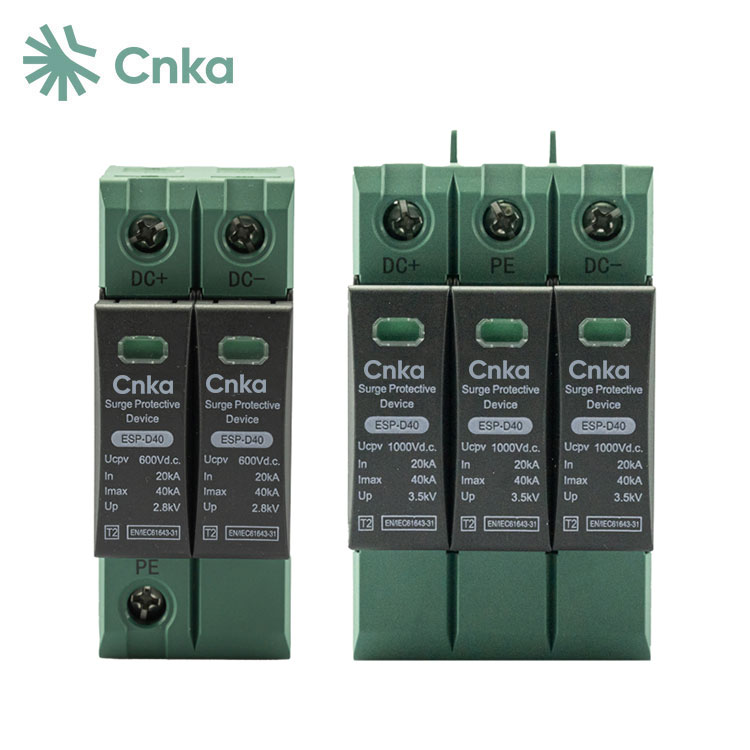

ฉันอาศัยอยู่ในทาวน์เฮาส์เล็กๆ ที่ตัวรวม PV ใช้ตู้ที่คับแคบร่วมกับระบบตัดการเชื่อมต่อ DC และเครื่องบันทึก Wi-Fi ที่ช่างพูด หลังจากอาบน้ำเสียงดังในฤดูร้อนครั้งหนึ่ง อินเวอร์เตอร์ก็เกิดไฟกระชาก และแผนช่วงสุดสัปดาห์ของฉันก็มีแต่สายไฟและสายรัด การแก้ไขทำได้ง่าย: มีขนาดกะทัดรัดและติดตั้งบนรางดีซี เอสพีDตรงที่การลงสายโดยมีสายสั้นและพันธะที่สะอาด ในงานติดตามผลสองสามงาน ฉันยังคงมองหาอุปกรณ์เดิมเพราะมันพอดีและถือได้บนหลังคาที่ร้อน นั่นคือวิธีการซีเอ็นเคเอ เข้ามาในชีวิตฉันอย่างเงียบๆ โดยทำงานในพื้นที่คับแคบ นี่คือบทสรุปเชิงปฏิบัติที่ฉันหวังว่าจะมีในวันแรก: อะไรนะดีซี เอสพีดีแก้ปัญหาได้จริงๆ ว่าอยู่ที่ไหน และจะปรับขนาดได้อย่างไร
ฉันจับคู่แรงดันไฟฟ้าในการทำงานต่อเนื่องของ SPD กับแรงดันไฟฟ้าอาเรย์หรือบัสของฉันด้วยพื้นที่ว่างด้านบนที่สะดวกสบาย จากนั้นฉันจะตรวจสอบกระแสดิสชาร์จและปล่อยให้ค่าแสงของไซต์เป็นตัวขับเคลื่อนตัวเลือกระหว่างประเภท 2 หรือประเภท 1+2 โมดูลที่ถอดเปลี่ยนได้และหน้าสัมผัสสัญญาณเตือนระยะไกลช่วยฉันประหยัดเวลาในภายหลัง นี่คือแผนที่ด่วนที่ฉันใช้เมื่อระบุงาน:
| กรณีการใช้งาน | แรงดันไฟฟ้ากระแสตรง | ประเภทที่แนะนำ | การปลดปล่อยที่กำหนดใน | การคายประจุสูงสุด Imax | กำหนดเป้าหมายขึ้น | สถานที่แนะนำ |
|---|---|---|---|---|---|---|
| สตริง PV ที่อยู่อาศัย | ≤ 600 โวลต์กระแสตรง | ประเภทที่ 2 | 20-25 คือ | 40-50 บ | ≤ 2.5 กิโลโวลต์ | อินพุต DC ของ Combiner และอินเวอร์เตอร์ |
| เครื่องผสมเชิงพาณิชย์บนชั้นดาดฟ้า | 800–1,000 Vdc | พิมพ์ 1+2 ในการเปิดรับแสงสูง หรือพิมพ์ 2 | 25 ก | 50 คือ | ≤ 3.0 กิโลโวลต์ | Combiner และการตัดการเชื่อมต่อ DC หลัก |
| บล็อก PV ระดับยูทิลิตี้ | 1,000–1500 Vdc | ประเภทที่ 2 หรือประเภท 1+2 ที่การเข้ารับบริการ | 40 | 80 | ≤ 4.0 กิโลโวลต์ | บล็อกตัวรวมและลานอินเวอร์เตอร์กลาง |
| แบตเตอรีแบตและบัส BMS | 48–100 Vdc | ประเภทที่ 2 | 20-25 คือ | 40-50 บ | ≤ 1.5 กิโลโวลต์ | ใกล้ DC bus หรือตู้ BMS |
| ตู้ชาร์จเร็ว DC | 800–1,000 Vdc | ส่วนหน้าประเภท 1+2 บวกดาวน์สตรีมประเภท 2 | 25-40 คือ | 50-80 คือ | ≤ 3.0 กิโลโวลต์ | รายการบริการและ DC link ภายในตู้ |
ตู้ของฉันมักจะเต็มไปด้วยอุปกรณ์ตัดการเชื่อมต่อ มิเตอร์ และอุปกรณ์สื่อสาร ดังนั้นฉันชอบ SPD ที่มีตัวเครื่องเพรียวบางที่ติดเข้ากับราง DIN โดยไม่ต้องต่อสายไฟที่อยู่ติดกัน SPD ขนาดกะทัดรัดช่วยให้อากาศไหลเวียนรอบๆ ชิ้นส่วนที่ร้อน และตัวเครื่องปิดผนึกด้วยสภาพอากาศช่วยป้องกันฝุ่นและฝนบนหลังคาที่เปิดโล่ง กล่าวอีกนัยหนึ่ง ฉันได้รับการปกป้องที่มั่นคงโดยไม่ต้องเสียสละเลย์เอาต์
ฉันชอบยูนิตที่ผสมผสานพื้นที่ที่เพรียวบางเข้ากับวัสดุที่ทนทาน เพราะมันเลื่อนเข้าไปในพื้นที่แคบและทำงานต่อไปท่ามกลางความร้อน ฝุ่น และฝน การออกแบบที่ดีกว่าช่วยให้ฉันติดเข้ากับราง DIN วางสายไฟได้โดยไม่บิดเบี้ยว และกลับมาออนไลน์ได้อย่างรวดเร็วหลังการบำรุงรักษา ความสมดุลของขนาด ความทนทาน และการติดตั้งที่ไม่ซับซ้อนเป็นเหตุให้ตัวป้องกัน DC เหล่านี้เหมาะกับงานประเภทที่ฉันเห็นจริงๆ ไม่ใช่แค่งานในโบรชัวร์เท่านั้น
SPD ขนาดกะทัดรัดและทนทานต่อสภาพอากาศบนฝั่ง DC ช่วยป้องกันไม่ให้อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนกระทบกระเทือนชั่วคราว และการติดตั้งสามารถทำได้อย่างรวดเร็วเมื่อตัวเครื่องได้รับการออกแบบสำหรับพื้นที่แคบ ฉันจ่ายครั้งเดียว ฉันนอนหลับได้ดีขึ้น และกำหนดเวลาการโทรกลับน้อยลง
หากคุณต้องการความช่วยเหลือในการจับคู่โมเดลกับอาเรย์ บัส หรือตู้ชาร์จของคุณ ให้ส่งแรงดันไฟฟ้า ตำแหน่ง และขนาดตู้ของคุณ แล้วฉันจะจัดทำแผนผังเลย์เอาต์แบบ Short-Lead ที่ใช้งานได้ หากคุณกำลังวางแผนโครงการตู้แบบหลายหลังคาหรือตู้กลางแจ้ง และต้องการอุปกรณ์ขนาดกะทัดรัดที่ติดตั้งได้รวดเร็ว โปรดบอกข้อจำกัดของคุณมาให้ฉันทราบ แล้วฉันจะแบ่งปันรายการสั้น ๆ ที่เหมาะกับคุณติดต่อเราเพื่อขอใบเสนอราคาหรือตรวจสอบสเป็คด่วนและฝากคำถามของคุณไว้วันนี้เราจะได้ปรับขนาดให้ถูกต้องดีซี เอสพีดีสำหรับเว็บไซต์ของคุณ
