ขั้วต่อสายเคเบิลแผงโซลาร์เซลล์

ขั้วต่อสายเคเบิลแผงโซลาร์เซลล์ CNKA บทนำ

ซัพพลายเออร์ในจีน CNKA นำเสนอตัวเชื่อมต่อสายเคเบิลแผงโซลาร์เซลล์ที่ผลิตในประเทศจีนที่เข้ากันได้กับระบบไฟฟ้าโซลาร์เซลล์ 1500V อย่างสมบูรณ์ ตัวเชื่อมต่อเหล่านี้แบ่งออกเป็นสองส่วน: ปลายสายและปลายบอร์ด โดยทั่วไป เมื่อเราอ้างถึงขั้วต่อสายเคเบิลแผงโซลาร์เซลล์ เราหมายถึงขั้วต่อปลายสาย ประกอบด้วยชิ้นส่วนโลหะและชิ้นส่วนฉนวน คำว่า MC ย่อมาจาก Multi-Contact ในขณะที่ตัวเลข 4 บ่งบอกถึงขนาดเส้นผ่านศูนย์กลางของแกนโลหะ

พารามิเตอร์ตัวเชื่อมต่อสายเคเบิลแผงโซลาร์เซลล์ CNKA (ข้อมูลจำเพาะ)

ขั้วต่อสายเคเบิลแผงโซลาร์เซลล์ CNKA ข้อกำหนดด้านประสิทธิภาพ

1  ขั้วต่อไฟฟ้าโซลาร์เซลล์ควรรับประกันการนำไฟฟ้าที่ดีเยี่ยม โดยมีความต้านทานหน้าสัมผัสไม่เกิน 0.35 มิลลิโอห์ม

2  ต้องจัดให้มีความปลอดภัยเพียงพอในการปกป้องส่วนประกอบเซลล์แสงอาทิตย์ เมื่อพิจารณาถึงสภาพแวดล้อมและสภาพอากาศที่รุนแรงซึ่งอุปกรณ์พลังงานแสงอาทิตย์ทำงาน ตัวเชื่อมต่อควรกันน้ำ ทนต่ออุณหภูมิสูง ป้องกันการกัดกร่อน และมีฉนวนสูง พวกเขาควรมีระดับการป้องกัน IP68

3  โครงสร้างของขั้วต่อพลังงานแสงอาทิตย์ควรมั่นคงและเชื่อถือได้ โดยมีขั้วต่อตัวผู้และตัวเมียที่เมื่อเสียบอย่างถูกต้อง ควรมีแรงเชื่อมต่ออย่างน้อย 80N สำหรับสายเคเบิลขนาด 4 มม.² ขั้วต่อ MC4 ไม่ควรเกินอุณหภูมิสูงสุดที่ 105°C ขณะจ่ายกระแสไฟฟ้า 39A คอนเนคเตอร์ MC4/H4 ซึ่งเป็นคอนเนคเตอร์ตัวผู้และตัวเมียแบบคอร์เดียว มีข้อดี เช่น การปิดผนึกที่ดีเยี่ยม การเสียบที่สะดวก และความง่ายในการบำรุงรักษาและการซ่อมแซม

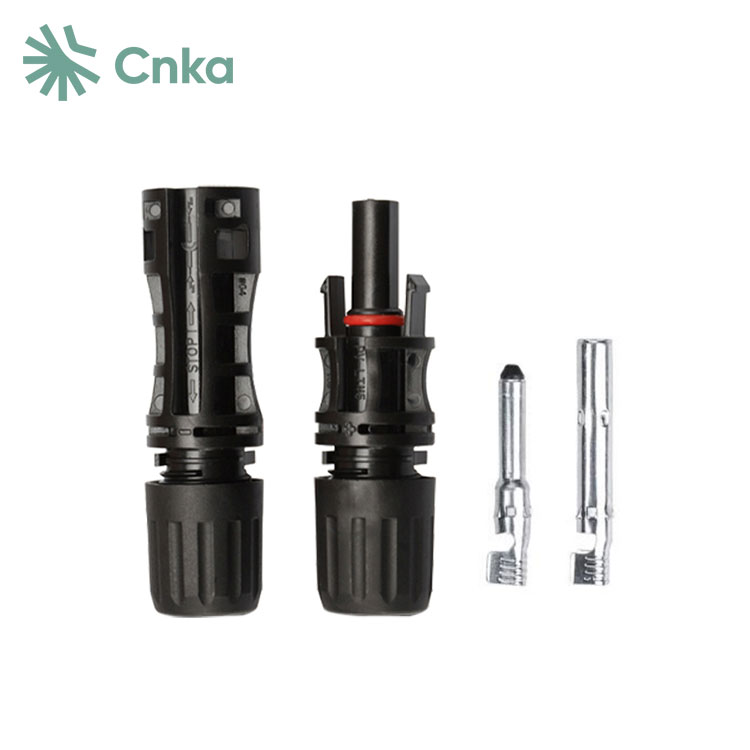

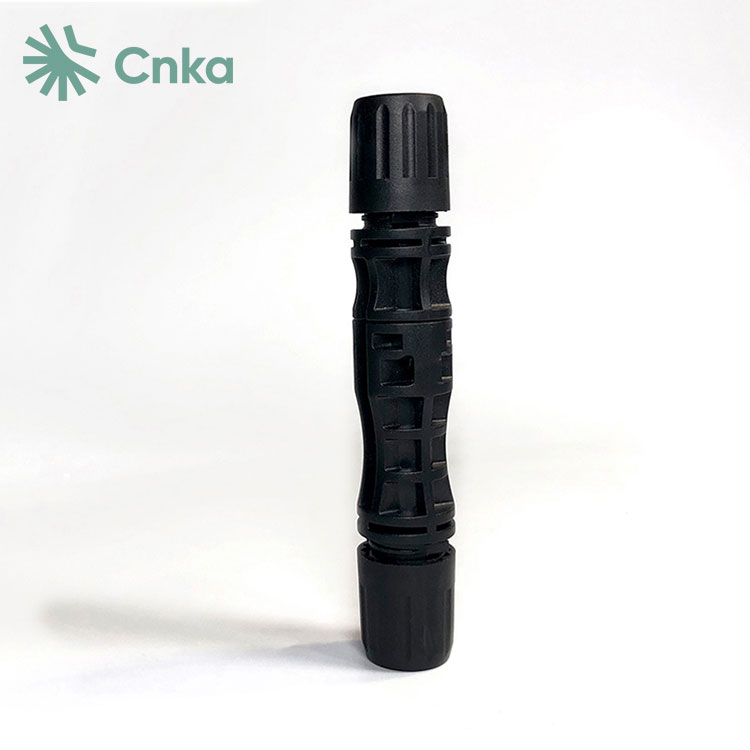

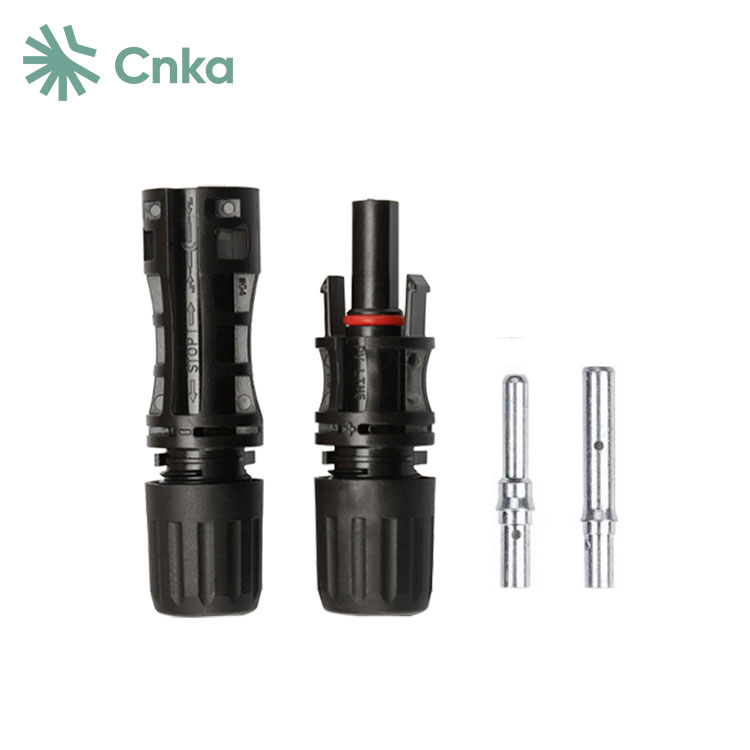

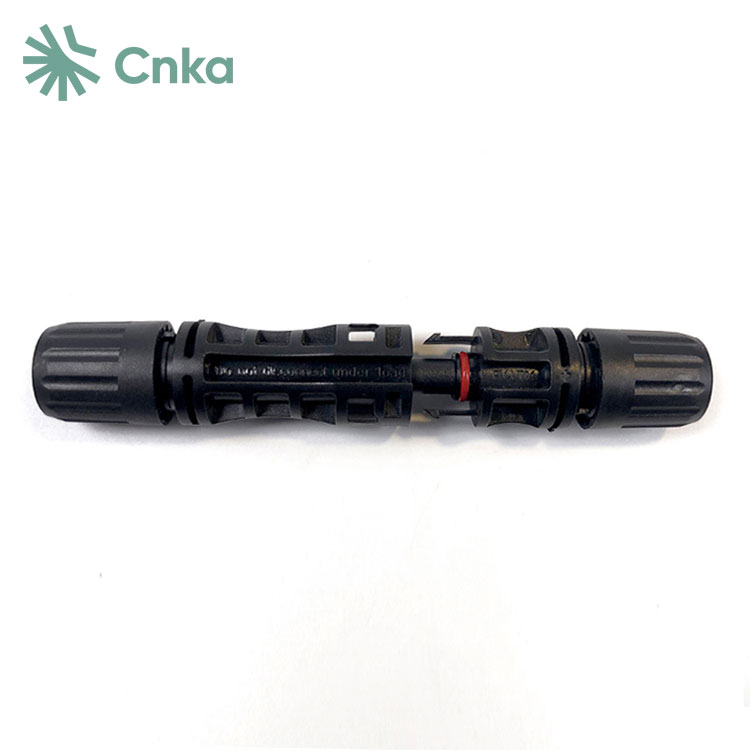

ขั้วต่อสายเคเบิลแผงโซลาร์เซลล์ CNKA รายละเอียด

ขั้วต่อสายไฟแผงโซลาร์เซลล์ CNKA ขนาดและสายไฟ

ขั้วต่อสายเคเบิลแผงโซลาร์เซลล์ CNKA ข้อควรระวังในการติดตั้ง

เมื่อเลือกปลั๊ก สิ่งสำคัญคือต้องให้ความสำคัญกับคุณภาพของผลิตภัณฑ์ รวมถึงขนาดและความหนาของวัสดุของตัวนำโลหะภายใน ความยืดหยุ่น และการเคลือบเพื่อให้แน่ใจว่าสามารถรองรับกระแสขนาดใหญ่และรักษาการสัมผัสที่ดี เปลือกพลาสติกของปลั๊กควรมีพื้นผิวเรียบโดยไม่มีรอยแตกร้าว และส่วนต่อประสานจะต้องปิดผนึกอย่างดี ระหว่างการติดตั้ง หลีกเลี่ยงการให้ขั้วต่อส่วนประกอบโดนแสงแดดและฝน เพื่อป้องกันอายุการใช้งาน การกัดกร่อนภายใน ความต้านทานต่อการสัมผัสที่เพิ่มขึ้น และศักยภาพในการติดไฟ ซึ่งทั้งหมดนี้สามารถลดประสิทธิภาพของระบบหรือทำให้เกิดอันตรายจากไฟไหม้ได้

การติดตั้งและการย้ำขั้วต่อไฟฟ้าโซลาร์เซลล์ถือเป็นสิ่งสำคัญ ควรใช้เครื่องมือย้ำแบบมืออาชีพ และพนักงานติดตั้งทางวิศวกรรมควรได้รับการฝึกอบรมที่เหมาะสมเกี่ยวกับการย้ำสายไฟก่อนเริ่มการก่อสร้างโรงไฟฟ้าพลังงานแสงอาทิตย์
