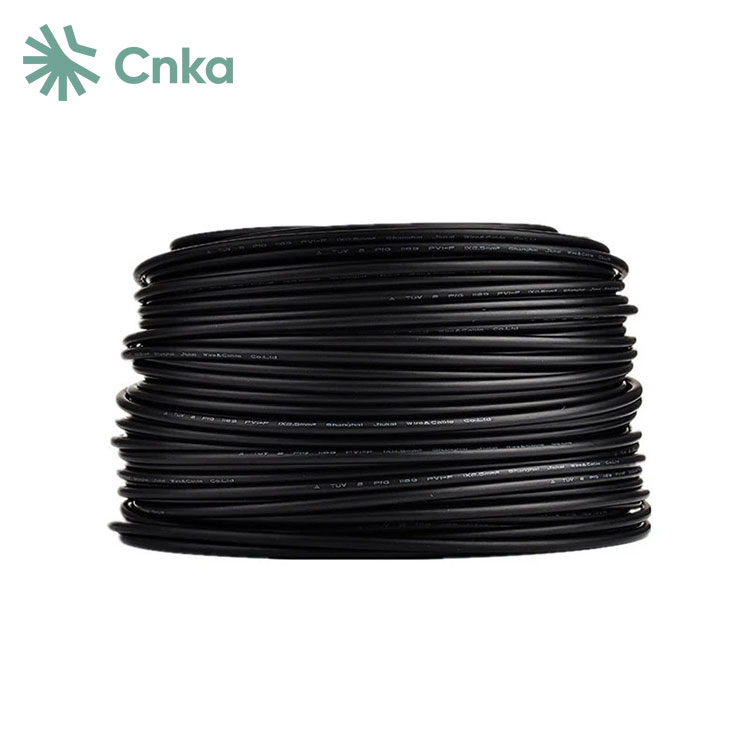

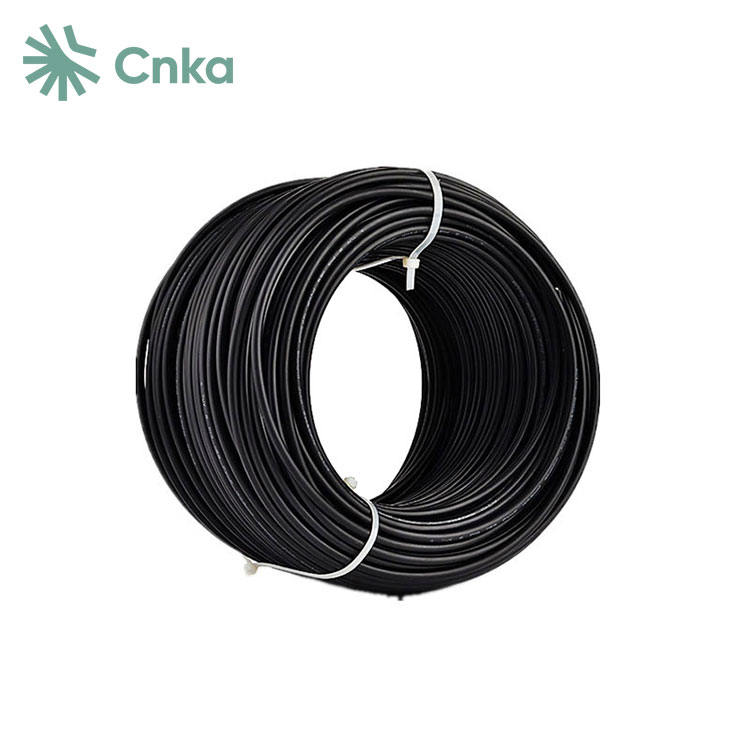

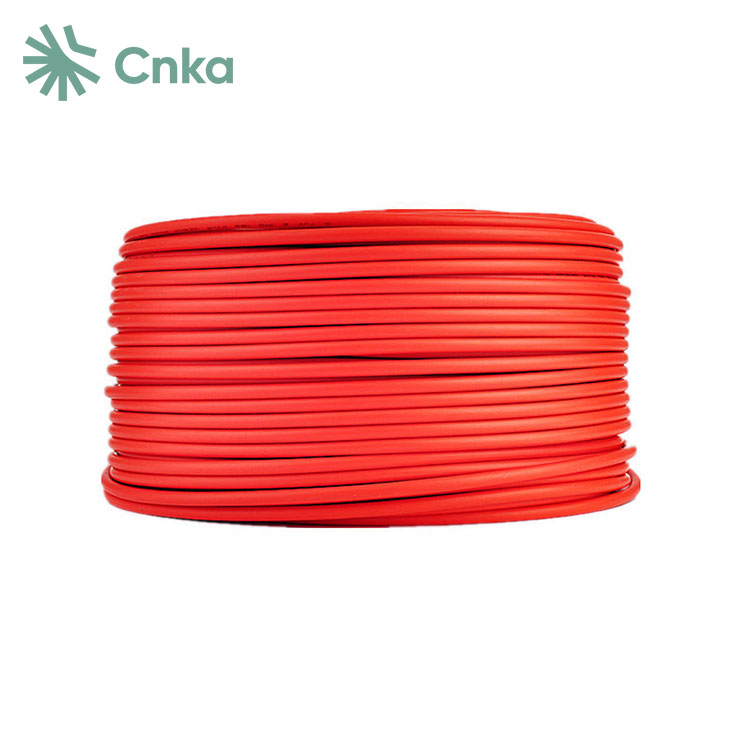

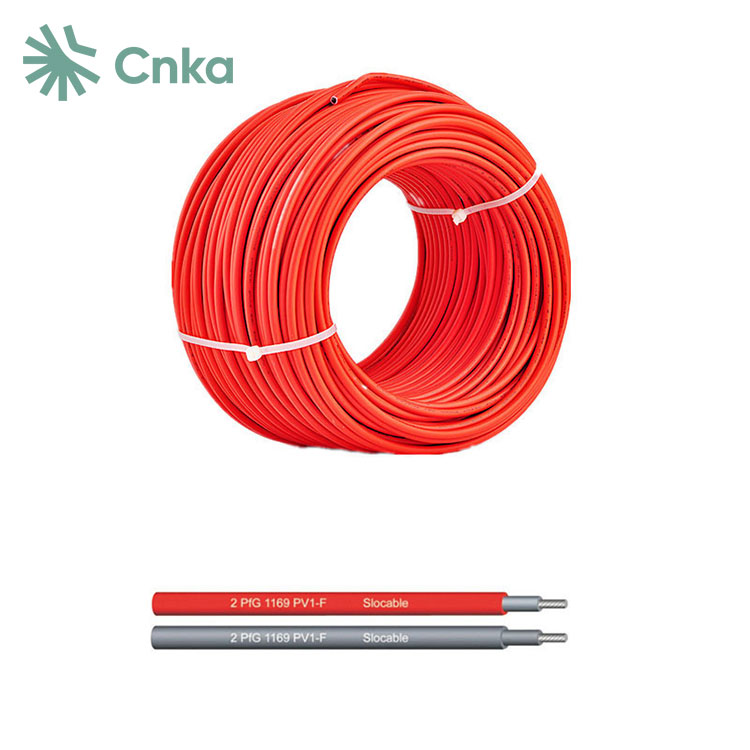

CNKA โรงงานจีนให้บริการสาย PV ขั้นสูง 4 มม. และ 6 มม. ที่ออกแบบมาง่ายซึ่งออกแบบมาสำหรับสภาพแวดล้อมกลางแจ้ง สายไฟเซลล์แสงอาทิตย์พิเศษเหล่านี้ได้รับการเชื่อมโยงกันในการฉายรังสีซึ่งคานอิเล็กตรอนพลังงานสูงเปลี่ยนโครงสร้างโมเลกุลของวัสดุฉนวนจากเส้นตรงเป็นเครือข่ายสามมิติ กระบวนการนี้ช่วยเพิ่มความต้านทานอุณหภูมิของสายเคเบิล เมื่อเปรียบเทียบกับสายเคเบิลที่ไม่มีการเชื่อมโยงข้ามสายเคเบิลเชื่อมขวางที่ฉายรังสีสามารถทนต่ออุณหภูมิสูงถึง 90 ° C, 105 ° C, 125 ° C, 135 ° C หรือ 150 ° C และเพิ่มความสามารถในการรับน้ำหนักเพิ่มขึ้น 15-50% สายเคเบิลเหล่านี้มีความทนทานสูงสามารถทนต่อความผันผวนของอุณหภูมิที่รุนแรงและการพังทลายของสารเคมีทำให้เหมาะสำหรับการใช้งานกลางแจ้งมานานกว่า 25 ปี
|
พิมพ์ |
ข้าม |
เส้นใย |
ตัวนำ |
ตัวนำ |
ด้านนอก |
ได้รับคะแนน |
ได้รับคะแนน |
|
mm² |
No.xφ (มม.) |
มม. |
Ω/km |
มม. |
Vac/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1,000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1,000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1,000/1800 |
70 |
|
ลวด |
ชั้น 5, กระป๋อง |
|
วัสดุฉนวน |
XLPE |
|
ฉนวนสองชั้น |
|
|
ปราศจากฮาโลเจน |
|
|
ความต้านทานสูงต่อน้ำมันจาระบีออกซิเจน |
|
|
และโอโซน |
|
|
ที่ทนต่อจุลินทรีย์ |
|
|
ทน UV |
|
|
ความต้านทานต่อการสึกหรอสูง |
|
|
การทดสอบ FLAM ตาม |
EN 50265-2-1 UL1571 (VW-1) ของคุณ |
|
รัศมีการดัดที่เล็กที่สุดที่อนุญาต |
5xd |
|
ช่วงอุณหภูมิ |
-40 ℃ ~+90 ℃ |
|

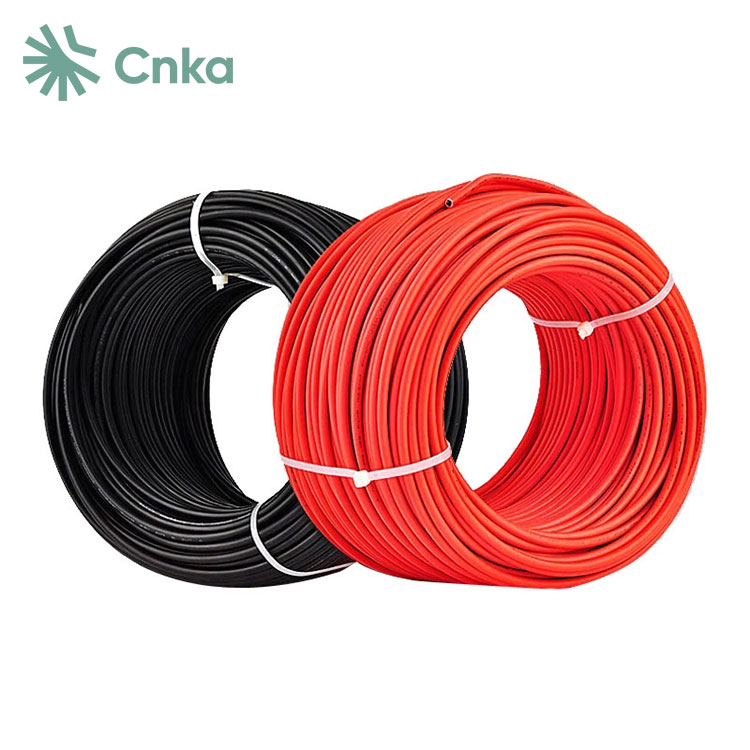

สี |
สีดำ/แดง |
·การชะลอเปลวไฟ: สายเคเบิล PV ขนาด 4 มม. และ 6 มม. ตรงตามข้อกำหนดของสารหน่วงไฟตาม EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2, และ DIN 60332-1-2 มาตรฐานเพื่อความปลอดภัยในกรณีที่เกิดไฟไหม้
·การปล่อยควันต่ำ: สายเคเบิลเป็นไปตามข้อกำหนดการปล่อยควันต่ำของมาตรฐาน IEC 61034 และ EN 50268 ซึ่งช่วยลดการสร้างควันในระหว่างการเผาไหม้
·ปราศจากฮาโลเจน: ตามมาตรฐาน EN 50267-2-1 และ IEC 60754-1 สายเคเบิลนั้นปราศจากส่วนประกอบฮาโลเจนลดความเสี่ยงของการปล่อยก๊าซที่เป็นอันตราย
·การกัดกร่อนของก๊าซต่ำ: สายเคเบิลเป็นไปตามข้อกำหนดของมาตรฐาน EN 50267-2-2 และมาตรฐาน IEC 60754-2 เพื่อให้มั่นใจว่าการกัดกร่อนของก๊าซต่ำเพื่อปกป้องอุปกรณ์และรักษาความปลอดภัย
แนวทางการเดินสายระบบไฟฟ้าโซลาร์เซลล์
1.DC และการแยกสายไฟ AC:
-DC วงจร: เชื่อมต่อแผงเซลล์แสงอาทิตย์เข้ากับส่วนประกอบการกระจาย DC
-AC Circuit: เชื่อมต่ออินเวอร์เตอร์กับกริดพลังงาน
2. การจัดการที่สามารถทำได้:
-ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่และขนาดกลางมีการใช้สาย DC จำนวนมาก
-label แต่ละสายเคเบิลมีหมายเลขลวดเพื่อความสะดวกในการบำรุงรักษา
-แยกสายไฟที่แข็งแกร่งจากสายไฟที่อ่อนแอ
-route สัญญาณสัญญาณ (เช่นการสื่อสาร 485) แยกกันเพื่อหลีกเลี่ยงการรบกวน
3. การติดตั้งสายไฟ:
-ใช้ท่อร้อยสายและถาดสายเคเบิลเพื่อป้องกันและจัดระเบียบสายเคเบิล
-เพิ่มการเปิดรับสายไฟไปยังองค์ประกอบภายนอก
-เส้นทางเดินสายที่สะอาดแนวนอนและแนวตั้ง
-หลีกเลี่ยงข้อต่อสายเคเบิลภายในท่อร้อยสายและถาดเพื่อให้การบำรุงรักษาง่ายขึ้น
4. ข้อควรพิจารณาพิเศษ:
-หากเปลี่ยนสายทองแดงด้วยสายอลูมิเนียมให้ใช้เทอร์มินัลอะแดปเตอร์คอปเปอร์อลูมิเนียมที่เชื่อถือได้เพื่อให้แน่ใจว่าการเชื่อมต่อที่เหมาะสม
